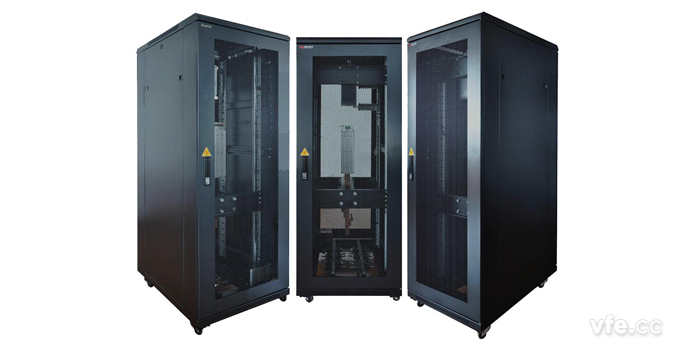

AG系列變頻功率標準柜
AG系列變頻功率標準柜
適用于現場在線計量
復雜電磁環境下仍能保證高精度的測量
一產品概述
AG系列變頻功率標準柜是被檢變頻電量測量設備的對比計量設備，能夠實現寬頻帶、大量程、高精度變頻電量的測量。AG系列變頻功率標準柜包含了A檔AnyWay變頻功率傳感器和WP4000變頻功率分析儀以及專業的電氣安裝組件及柜體。
AG系列變頻功率標準柜可實現高達15kV電壓、7kA電流等參量的直接測量，精度為0.05%rd。
AG系列變頻功率標準柜用于現場在線計量，在復雜電磁環境下仍能保持最高精度的測量。變頻功率標準柜采用的變頻功率傳感器將高電壓、大電流的被測信號轉換為數字信號并通過光纖傳輸給WP4000變頻功率分析儀, 由于傳感器和二次儀表之間沒有電氣連接，截斷了電磁干擾的傳播途徑，因此，大幅度提高了測試系統的電磁兼容性能。
二主要特點
● 大量程：電壓測量范圍最高為15kV，電流測量范圍 最高為7kA;
● 寬頻帶： 測量頻帶范圍100kHz;
● 高精度：電壓、電流誤差為0.05%rd，功率誤差為0.1%rd
● 優良電磁兼容性能：變頻功率傳感器輸出為數字信號，采用光纖傳輸，不受電磁干擾的影響。由于傳感器和二次儀表之間無電氣連接，截斷了電磁干擾的傳播途徑，大幅度提高了測試系統的電磁兼容性能。
● 先進的換 擋 技 術：變頻功率傳感器采用內置無縫量程轉換技術，無需外部換擋裝置，即可實現8檔
電壓、8檔電流的量程切換，實現256倍寬動態范圍內的高精度測試，無縫量程轉
換技術確保量程轉換過程中數據不丟失，不錯過任何細節;
● 以 太 網 接 口：可通過PC機進行控制和數據管理;
● 高 速 USB 接 口: 能向外部存儲器快速存儲數據。
三產品應用
AG系列變頻功率標準柜用于現場在線計量，是被檢變頻電量測量設備的對比計量設備，通過對比標準柜讀數與被檢測量設備讀數實現計量校準。
AG系列變頻功率標準柜可用于電壓測量范圍最高達15kV、電流測量范圍 最高達7kA的變頻電量測量設備、測試系統的計量校準。
四性能參數
| 項目 | 技術指標 | 條件 |
| 最高采樣率 | 250kHz | |
| 帶寬 | 100kHz | |
| 電壓精度 | 0.05%rd | 幅值：1% ~100%UN |
| 電流精度 | 0.05%rd | 幅值：1% ~100%IN |
| 功率精度 | 0.05%rd 0.1%rd 0.2%rd |
功率因數=1；額定電壓、額定電流；基波頻率：45~66Hz 功率因數：0.2~1 功率因數：0.05~0.2 |
| 頻率測量精度 | 0.01%rd | 0.1Hz~2kHz |
| 相 位 精 度 | 0.02° | |
| 電壓過載時間 | 10min | U<1.5UN |
| 電流過載時間 | 3min | I<2IN |
| 諧 波 分 析 | 100次 | |
| 其 他 | 波形顯示、存儲及分析 | |
| 尺寸 | 600mm×800mm×1500mm | |
| 重量 | 100Kg |
五型號列表
| 額定電壓 | 型號 | 額定電流 | 額定電壓 | 型號 | 額定電流 |
| 380V | AG381201A AG381301A AG381401A AG381501A AG381751A AG381102A AG381152A AG381202A AG381252A AG381302A AG381352A |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
690V |
AG691201A AG691301A AG691401A AG691501A AG691751A AG691102A AG691152A AG691202A AG691252A AG691302A AG691352A |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
1140V |
AG112201A AG112301A AG112401A AG112501A AG112751A AG112102A AG112152A AG112202A AG112252A AG112302A AG112352A |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
3.3kV |
AG332201A AG332301A AG332401A AG332501A AG332751A AG332102A AG332152A AG332202A AG332252A AG332302A AG332352A |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
1140V |
AG112201A AG112301A AG112401A AG112501A AG112751A AG112102A AG112152A AG112202A AG112252A AG112302A AG112352A |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
10kV |
AG103201A AG103301A AG103401A AG103501A AG103751A AG103102A AG103152A AG103202A AG103252A AG103302A AG103352A |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
